Захваты для сэндвич-панелей применяются при монтаже трёхслойных плит из стального листа и утеплителя (минеральная вата или пенополистирол). Из-за тонких стальных
облицовок и мягкого наполнителя панели легко деформируются при
неправильной транспортировке и подъёме.
Для безопасного монтажа используют специальные захваты —
приспособления, которые фиксируют панель и позволяют перемещать
её краном без повреждений замка, поверхности и утеплителя.
В этой статье разберём, какие виды захватов существуют, чем они
отличаются и как выбрать подходящий под конкретный объект.
Виды захватов: в чём разница
Все захваты делятся на две категории: механические и вакуумные.
В строительстве чаще всего применяют механические —
они надёжны, просты в работе, не требуют электричества и
обслуживания. Внутри механических захватов есть несколько классов
под разные задачи.
Замковые захваты
Замковые захваты — наиболее распространённый тип для монтажа стеновых сэндвич-панелей. Крепятся в замок панели (тип Z-lock) и жёстко фиксируются. Конструкция состоит из трёх частей: два упора и фиксирующая планка.
Выпускаются под конкретную толщину панели: 80, 100, 120, 150 и 200 мм — это важно учитывать при заказе. Используются парами. Для панелей длиной от 8 метров рекомендуется 4 захвата с траверсой для равномерного распределения нагрузки. Грузоподъёмность одного захвата — 250 кг.
Преимущества: низкая цена, установка за 1–2 минуты, надёжная фиксация в замке, не требуют обслуживания.
Ограничения: подходят только для замка типа Z-lock и только для горизонтальной раскладки. Для панелей разной толщины нужны разные захваты.

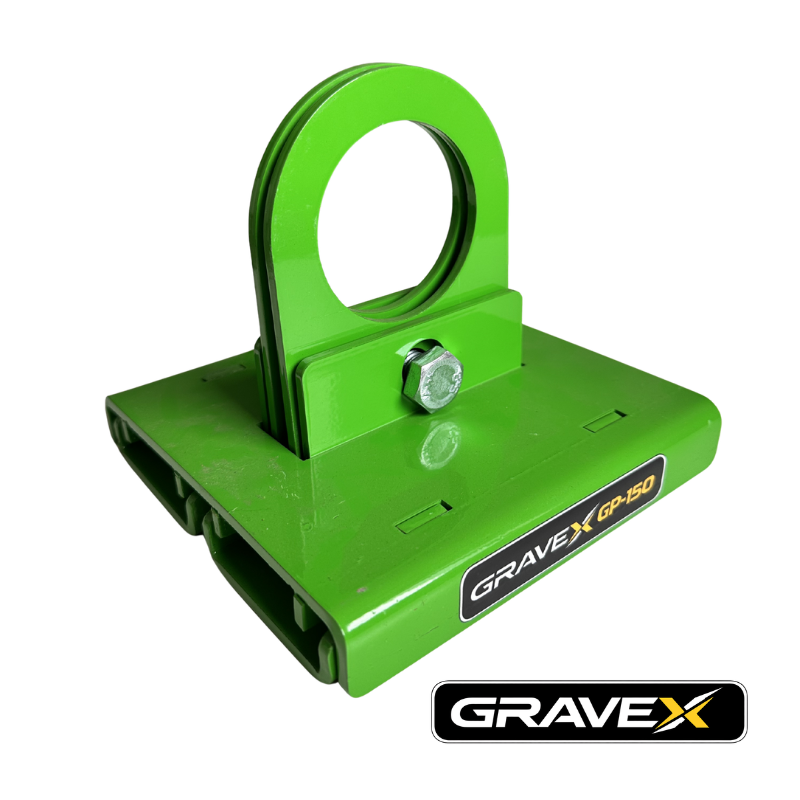

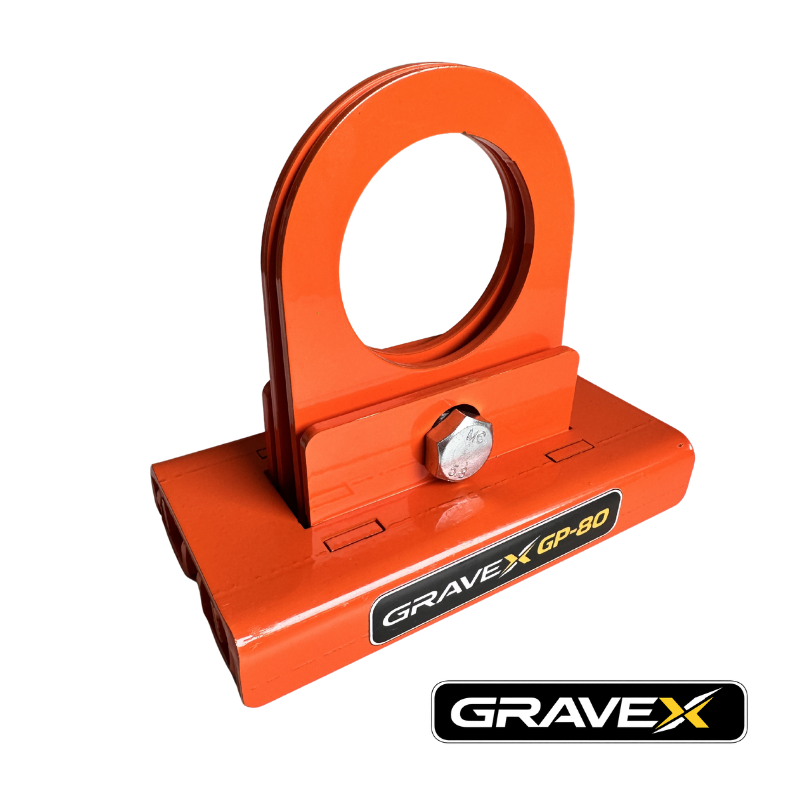

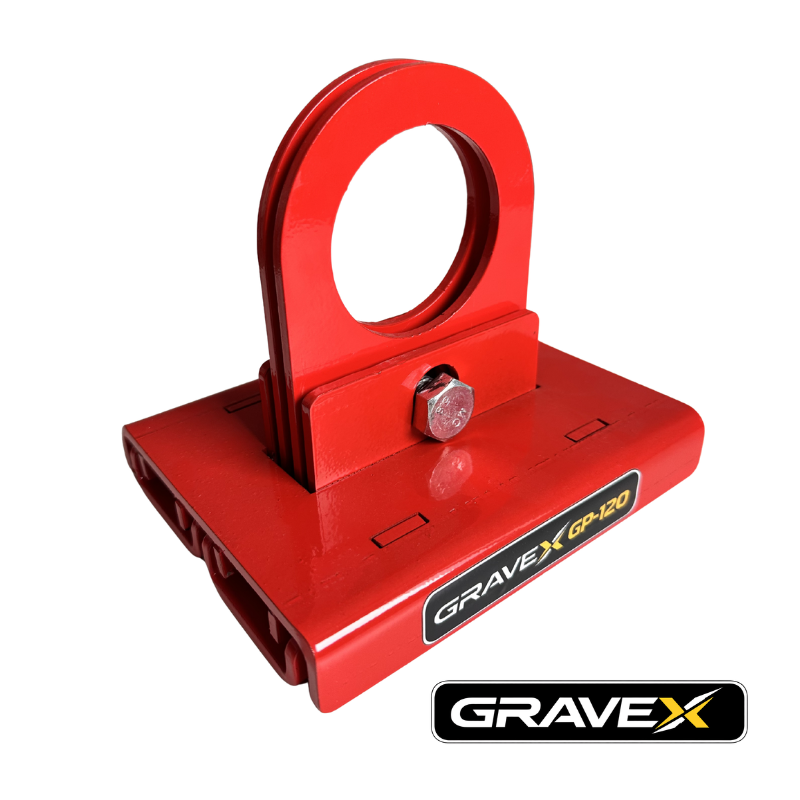

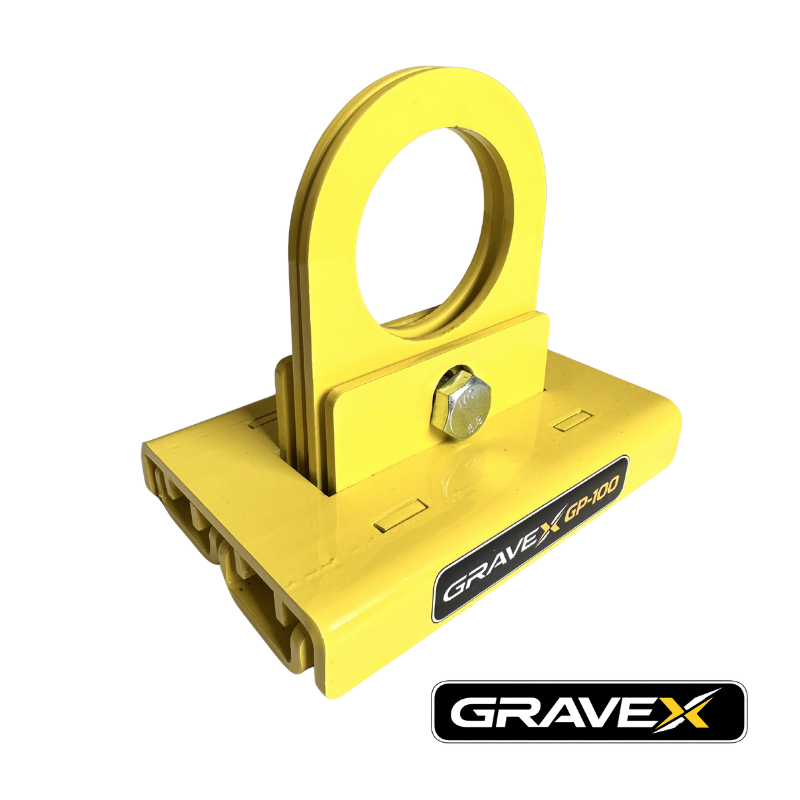

Захваты серии GP от GRAVEX — казахстанское производство, доступны под панели 80, 100, 120, 150 и 200 мм.
Захваты-струбцины (универсальные зажимы)
Захват-струбцина — универсальный вариант для стеновых и кровельных панелей. Принцип работы как у слесарных тисков: винтовой прижим фиксирует панель с двух сторон. Рабочий диапазон — от 50 до 250 мм, грузоподъёмность от 250 до 500 кг.
Главное преимущество — универсальность: один захват подходит для панелей разной толщины на одном объекте. Не требует обслуживания, кроме периодической смазки винтового прижима.
Важно контролировать силу затяжки: слабая фиксация — панель может сорваться, избыточная — оставит вмятины на поверхности. Рекомендуется проверять фиксацию, подняв панель на 30–50 см от земли перед переносом.
Серия GS от GRAVEX — универсальные монтажные зажимы под панели 50–250 мм, грузоподъёмность до 300 кг.
Вилочные захваты
Вилочные захваты применяются исключительно для кровельных сэндвич-панелей при горизонтальной подаче. Захватывают панель снизу, как вилы — это обеспечивает равномерное распределение нагрузки по всей ширине панели.
Ширина захвата — от 2 до 3 метров, грузоподъёмность около 350 кг. Не нужны дополнительные траверсы. Удобны для длинных плит: снижают прогиб при подъёме.
Ограничения: только кровельные панели, только горизонтальный монтаж. Габариты больше, чем у замковых захватов — требуют места при хранении и транспортировке.

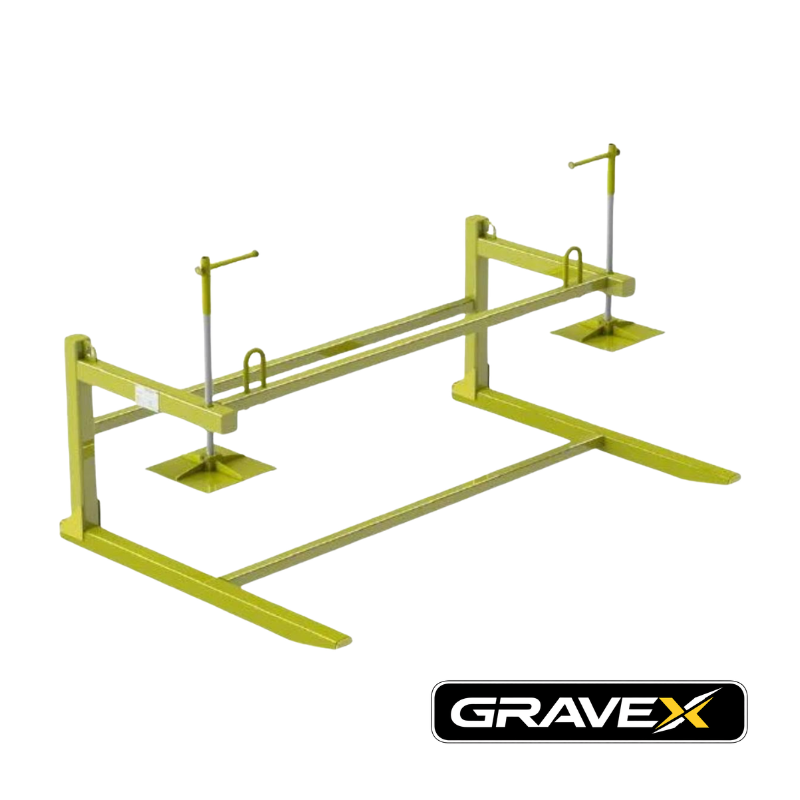

Серия GV от GRAVEX — вилочные захваты для кровельных панелей до 300 мм, грузоподъёмность до 350 кг.
Вакуумные захваты
Вакуумные захваты — это не приспособление, а полноценное оборудование: насос с присосками, которые плотно прижимаются к поверхности панели. Подходят как для стеновых, так и кровельных панелей, позволяют поворачивать панель на 360°.
Применяются на крупных объектах с высокой производительностью — многоэтажные здания, промышленные комплексы. Чаще берут в аренду из-за высокой стоимости.
Преимущества: универсальны для любого типа панелей, не повреждают поверхность, возможна вертикальная и горизонтальная раскладка.
Ограничения: не работают при температурах ниже 0°C, требуют постоянного обслуживания и тщательной подготовки поверхности перед работой — очистка от грязи, масла, обезжиривание спиртом. Габаритное и тяжёлое оборудование.
Как выбрать захват: сводная таблица
Выбор захвата зависит от трёх факторов: тип панели (стеновая или кровельная), толщина панели и характер объекта.
| Тип захвата | Панель | Толщина | Когда выбирать |
| Замковый (серия GP) | Стеновая | 80–200 мм | Фиксированная толщина, горизонтальный монтаж |
| Универсальный зажим (серия GS) | Стеновая / кровельная | 50–250 мм | Разные толщины на объекте |
| Вилочный (серия GV) | Кровельная | до 320 мм | Горизонтальная подача на кровлю |
| Вакуумный | Стеновая / кровельная | любая | Большие объемы работы. |
Техника безопасности при работе с захватами
Перед подъёмом проверьте фиксацию: поднимите панель на 30–50 см от земли и убедитесь, что она не смещается относительно прижимных площадок. Масса панели не должна превышать паспортную грузоподъёмность захвата.
Запрещается перемещать груз над людьми и оставлять поднятую панель без присмотра. Нельзя выравнивать панель или поправлять захват на весу. При сильном ветре горизонтальные панели уводит в сторону — работайте в безветренную погоду.
При работе с вакуумным оборудованием обязательно используйте страховочные ремни с крюками. Если вакуумметр показывает низкое сцепление — работу прекратить до устранения проблемы.
Где купить захваты для сэндвич-панелей в Казахстане
Захваты серий GP, GS и GV производятся компанией GRAVEX в Казахстане. Вся продукция изготовлена из стали и рассчитана на интенсивную эксплуатацию на строительных объектах.
Склады в Астане и Алматы — доставка по всему Казахстану. Для подбора захвата под ваш объект и уточнения наличия звоните: +7 (705) 902-30-71.
